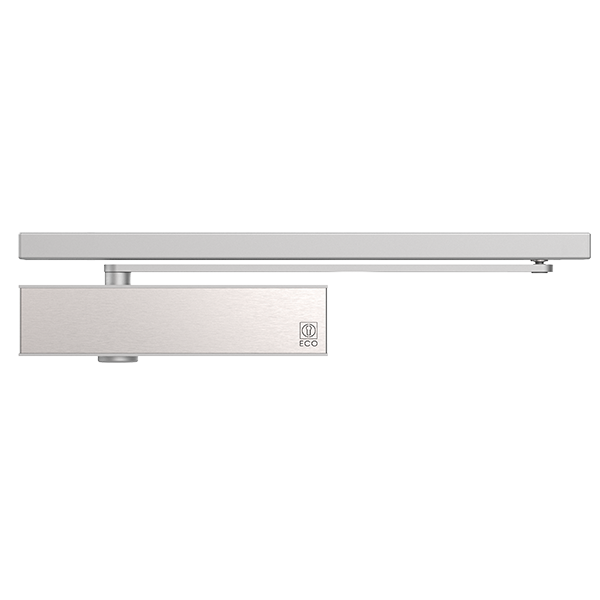

Горен автомат с шина ECO TS41 EN 1-4 сив

ECO Newton TS-41 представлява регулируем хидравличен автомат за горен повърхностен монтаж с линейна плъзгаща шина, произведен от ECO Schulte.
Механизмът е сертифициран съгласно европейския стандарт EN 1154 и е проектиран за контролирано самозатваряне на еднокрилни интериорни врати със средна до висока интензивност на експлоатация.
Благодарение на предавателния механизъм тип „зъбно колело и рейка“, автоматът осигурява висок коефициент на полезно действие (КПД), като рязко намалява съпротивлението при ръчно отваряне на вратата. Това прави модела напълно съвместим с изискванията за изграждане на безбариерна среда съгласно стандарт DIN 18040.
Технически параметри и функционални характеристики:
• Регулируем клас на затваряща сила (EN 1154): Силата на затваряне се регулира безстепенно в диапазона от EN 1 до EN 4. Настройката се извършва механично чрез регулиращ винт, разположен странично на корпуса, без да се променят координатите на пробиване и монтажната позиция на автомата.
• Максимална ширина на крилото: Проектиран за монтаж към врати с максимална ширина на крилото до 1100 mm.
• Универсалност на монтажа (Посока на отваряне): Конструкцията на корпуса и шината е реверсивна. Механизмът е напълно съвместим за монтаж при леви (DIN-L) и десни (DIN-R) врати съгласно стандарт DIN 107. Поддържа четирите основни типа монтаж (на крилото от страната на пантите, на касата от срещуположната страна на пантите и съответните им огледални варианти).
• Максимален ъгъл на отваряне: Конструкцията на механизма позволява максимален геометричен ъгъл на отваряне на крилото до 180° (реалният ъгъл зависи от геометрията на обкова, фалца на вратата и архитектурните дадености на отвора).
• Монтажни габарити: Корпусът се отличава с нисък профил и конструктивна дълбочина от едва 41 mm, осигурявайки минимално отстояние на крилото от прилежащите повърхности.
Регулиране на хидравличните цикли и вентилна технология
Устройството е оборудвано с патентованата система ECOvalve — термостабилни контролни вентили (клапани), разположени фронтално под декоративния капак. Те гарантират независимо и безстепенно регулиране на отделните фази от цикъла на затваряне, като предотвратяват промяната на скоростите вследствие на температурни изменения в хидравличното масло:
• Скорост на затваряне (Основен ход): Контролира се безстепенно в диапазона от 180° до 10° ъгъл на отваряне.
• Краен етап (Хидравличен краен натиск): Контролира се безстепенно в диапазона от 10° до 0° (напълно затворена позиция) за преодоляване на съпротивлението на механизма на бравата и уплътнителите.
• Амортизация на отварянето (Хидравлична ветрова спирачка / Back-check): Фабрично интегрирана постоянна (фиксирана) хидравлична функция, действаща над 70° ъгъл на отваряне. Тя оказва прогресивно спирачно противодействие срещу внезапно и рязко отваряне на вратата (причинено от вятър или умишлено натоварване), предпазвайки крилото, пантите и стената.
Индустриален дизайн и системна интеграция
• Система капаци ECOclic: Пълно покриване на алуминиевия корпус на автомата с декоративен капак, който се фиксира чрез стоманена пружинна клипс-система. Конструкцията скрива напълно монтажните елементи и регулиращите вентили, предпазвайки ги от неоторизиран достъп.
• Дизайнерска линия ECOline: При напълно затворено положение на вратата, линиите на корпуса на автомата и линейната плъзгаща шина са визуално изравнени и лежат в една равнина.
• Концепция ECOunity: Унифицирана монтажна матрица на марката, която позволява подмяна или надграждане на различни модели автомати (от серията TS) върху едни и същи монтажни отвори.
